Plotr, který tvoří umělecká díla

Plotr, který tvoří umělecká díla, je víc než jen technický projekt—je to cesta, jak přenést kreativitu do reality.

Nedávno jsem se rozhodl že začnu pracovat na návrhu jednoduchého 2D plotteru, který jednoduše a automaticky bude tvořit obrázky, které se jednoduše vygenerují na počítači a to třebas i s použitím umělé generovaných obrázků. Mám doma 3D tiskárnu a jsem manuálně zručný, proto jsem se rozhodl, že plotter nejen navrhnu, ale také sám sestavím.

Jako základní parametr jsem si určil maximální velikost kresby a to je A4 pro začátek. Tuto velikost jsem zvolil jako kompromis mezi použitelností a cenou. čím je plotter větší tím roste jeho cena a komplikují se další věci. Navrhuji ho ovšem s tím, že se bude moci jeho konstrukce jednoduše v budoucnosti libovolně zvětšovat. O tom ale budu psát v daleké budoucnosti a to pokud se tento koncept osvědčí a nebude obsahovat nějaké zásadní konstrukční chyby, nebo slabiny.

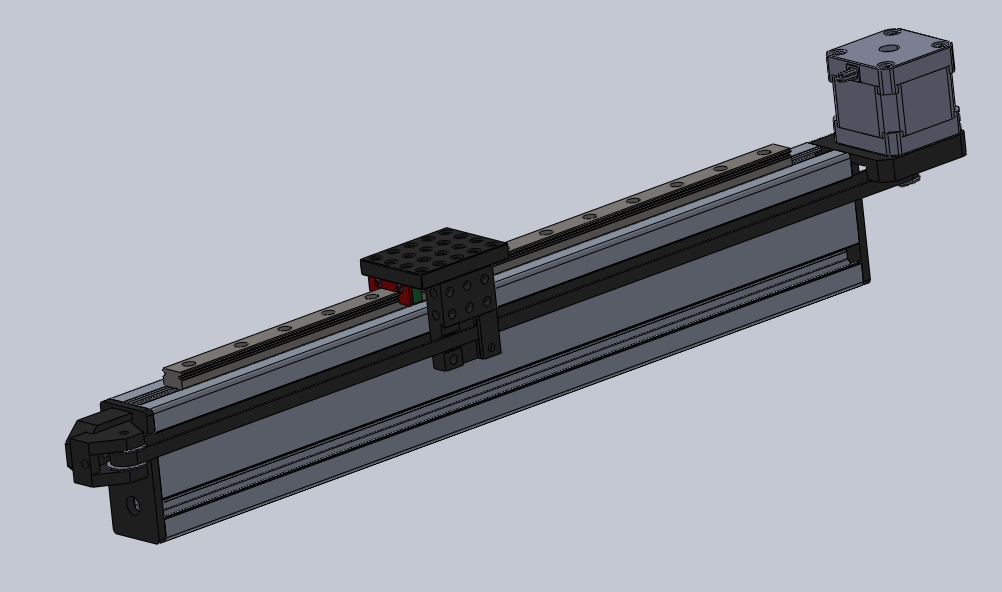

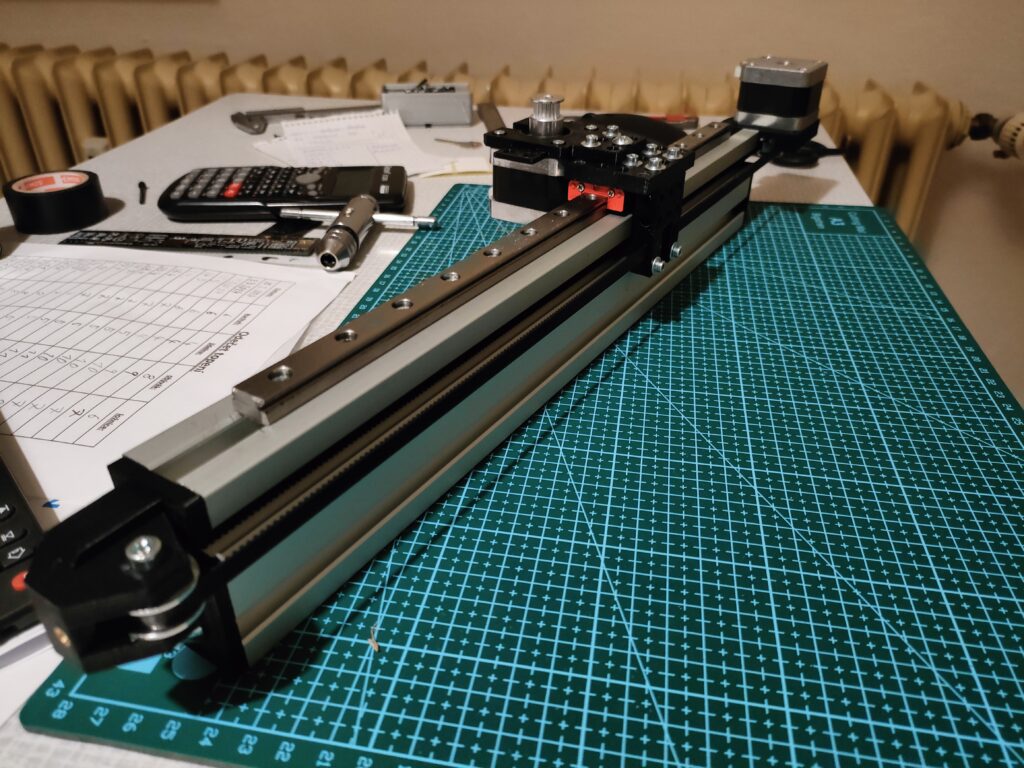

Pro osu X jsem zvolil jako hlavní konstrukční prvek hliníkový profil 30×60 o délce 400mm a pro přesnost použiju přesné lineární vedení MGN12. Jako pohon použiji krokový motor Nema 17 s ozubeným řemenem GT2. Hlavní konstrukční díly budou z 3D tiskárny a to z materiálu PLA.
